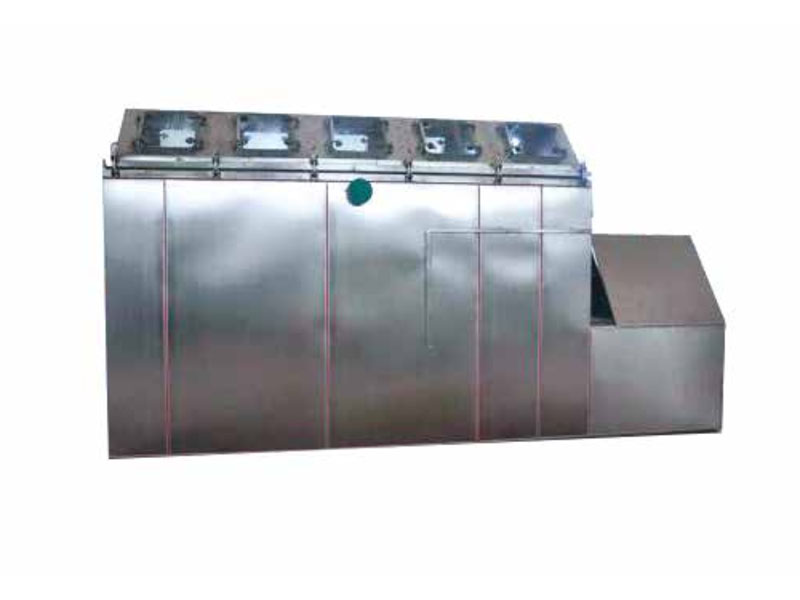

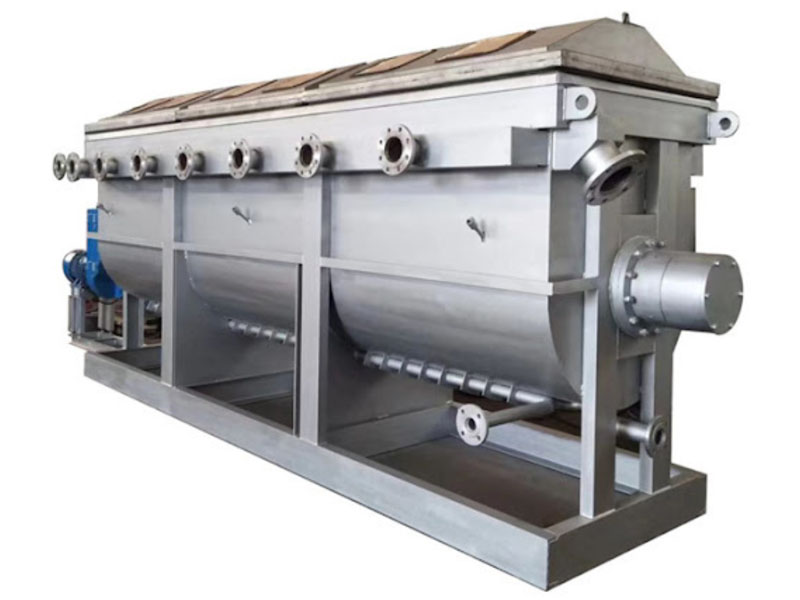

刮壁式空心板片冷却结晶机简介

刮壁式空心板片冷却结晶机是一种创新设备，可实现材料的连续结晶。将待结晶的溶液引入冷却结晶机中，通过空心板片进行冷却，使溶质析出结晶。同时，刮刀装置不断刮掉晶体，防止其粘附在壁面，并促进晶体的均匀生长。结晶后的溶液溢出结晶机，进入干燥装置进行干燥。

刮壁式空心板片冷却结晶机的工作原理

连续结晶：

a. 进料溶液进入冷却结晶器并通过空心板形成的通道向上流动。

b. 溶液被循环在板中的冷水或盐水冷却，导致溶质结晶析出。

c. 旋转搅拌器不断从板壁上刮掉晶体，防止结团并促进均匀晶体生长。

刮壁式空心板片冷却结晶机的核心部件

冷却结晶单元：

a. 冷却壳体： 容纳整个单元并提供结构支撑。

b. 搅拌驱动机构： 安装在冷却壳体外部，驱动内部搅拌轴。

c. 中央搅拌轴： 连接到搅拌驱动机构并支撑内部组件。

d. 流阻分割盘： 位于中央搅拌轴上，确保进料溶液均匀分布。

e. 刮刀： 安装在中央搅拌轴上，连续从空心板壁上刮掉晶体。

f. 空心板片冷却水管组： 嵌入冷却壳体内，促进冷水或盐水循环冷却进料溶液的传热。

刮壁式空心板片冷却结晶机的优势

高热传导效率： 空心板设计最大限度地提高了传热面积，实现高效冷却和结晶。

优质结晶效果： 连续刮削机制防止结团并促进均匀晶体生长，从而产生高质量晶体。

简单设计和方便操作： 刮壁式空心板片冷却结晶机 具有简洁的设计和用户友好的操作，最大限度地降低了维护需求。

连续操作： 该系统可实现连续结晶和干燥，从而实现高生产率和一致的产品质量。

刮壁式空心板片冷却结晶机的典型应用

精细化学品生产： 制造高纯度化学品，例如药品、农药和染料。

药物纯化： 从复杂混合物中分离和纯化活性药物成分 (API)。

有价金属回收： 从废物流中回收有价金属，例如电子废料和采矿废水。
